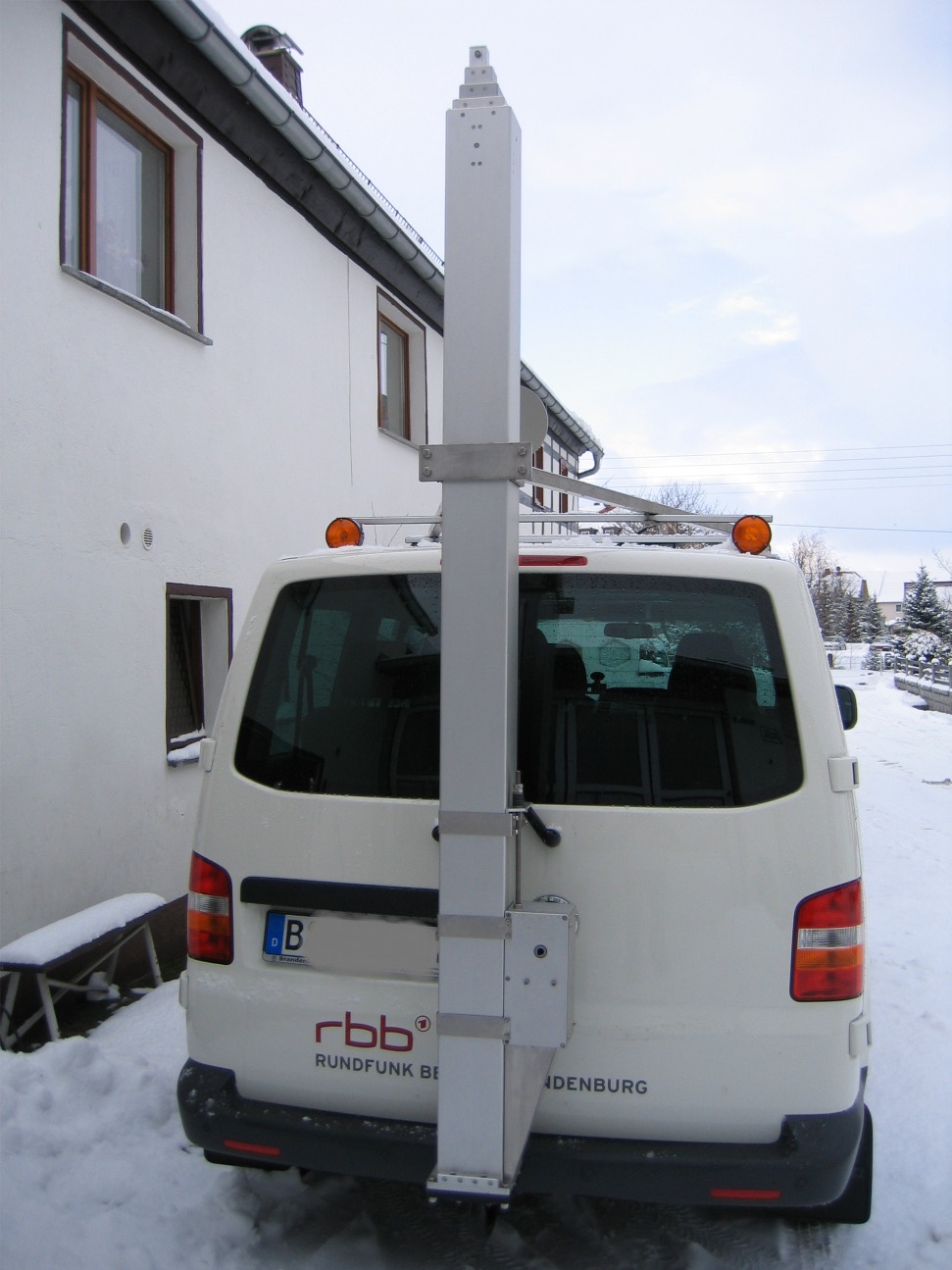

MSL Teleskopmaste mit Kurbelantrieb

Die MSL Kurbelmaste sind Teleskopmaste mit innenliegenden Seilzug. Diese bestehen aus mehreren ineinander gesteckten und geführten eloxierten Aluminium-Vierkantprofilen. Für den sicheren Halt in jeder Höhe verfügen die Teleskopmaste selbst hemmender Seilwinden. Der Antrieb erfolgt mit einer abnehmbaren Handkurbel. Optional kann der Teleskopkurbelmast mittes eines aufsteckbaren Elektroantrieb aus der Ferne aus- und eingefahren werden. Der Elektroantrieb ist lieferbar in verschiedenen Betriebsspannungen.

Die Einsatzgebiete der Kurbelmaste (Seilzugmaste) sind sehr vielfältig. Besonders für den stationären Einsatz für die Aufnahme von Antennen, Überwachungskameras, Messgeräten und Scheinwerfer sind diese bestens geeignet.
Die Kurbelmaste bieten eine effiziente und zuverlässige Lösung für die Installation von Technik aller Art in unterschiedlichsten Umgebungen.

Ihre Vorteile:

Stabilität und Sicherheit: Kurbelmaste zeichnen sich durch ihre robuste Konstruktion aus und gewährleisten so eine zuverlässige Befestigung der Technik auf dem Mast.
Individuelle Höheneinstellung: Sie können Ihre Technik leicht und sicher in verschiedenen Höhen bewegen.
Tragkraft: Die Kurbelmaste sind in der Lage, schwere Lasten zu tragen, was sie für anspruchsvolle Anwendungen geeignet macht.
Einfache Bedienung: Das Ein- und Ausfahren der Masten ist durch den Kurbelmechanismus besonders leicht und ermöglicht eine komfortable Wartung und Installation.
Langlebigkeit & Witterungsbeständigkeit: Kurbelmaste sind aus robusten Materialien gefertigt und trotzen allen Wetterbedingungen.
Wartung: Die MSL Teleskopmaste mit Seilzug und Handkurbelantrieb sind nahezu wartungsfrei

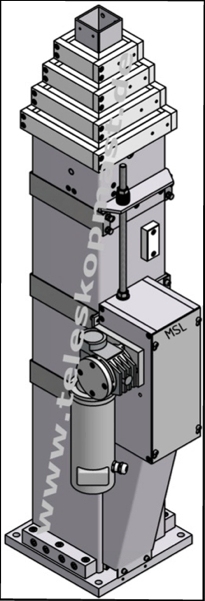

Aufbau und Funktionsweise der Teleskopmaste

Die einzelnen Elemente der Teleskopmaste werden mit Kunststoffgleitlagern hoher Festigkeit gegeneinander mit geringer Reibung geführt. Die Elemente sind durch nicht rostende Stahlseile miteinander verbunden.

Der Antrieb erfolgt mittels selbst hemmender Seilwinde oder Gewindespindel beim Aus- und Einfahren, was ein selbständiges Einfahren durch das Eigengewicht verhindert. Ein sicherer Halt in jeder beliebigen Zwischenhöhe ist möglich. Die maximale Höhe wird durch Anschläge begrenzt. Die einzelnen Hubelemente fahren gleichzeitig aus und ein.

Durch die Modulbauweise ist eine vielzahl an Varianten lieferbar. In Abhängigkeit von der eingefahrenen Höhe sind 2-teilige bis 5-teilige Teleskopmaste mit einer ausfahrbaren Höhe bis 20 Metern realisierbar.

Einen Auszug aus dem Lieferprogramm von Kurbelmasten finden Sie unter: MSL - Kurbelmasttypen

Die besonderen Merkmale der MSL Teleskop-Kurbelmaste

modularer Aufbau
kompakte, robuste und geschlossene Bauweise
Unterbringung des Seilmechanismus geschützt im Hohlraum zwischen den Mastprofilen
absolute Verdrehsicherheit
geräuscharmer Lauf der Hubelemente
Antrieb in Schub- und Zugrichtung
sicherer Halt in jeder Zwischenhöhe
gleichmäßiges Ausfahren der Hubelemente
hohe Korrosionsbeständigkeit durch Verwendung von eloxierten Aluminiumprofilen und nicht rostenden Schraubverbindungen

MSL Teleskopmast Seilrollen

Abmessungen der Aluminium Vierkantrohre (Außenabmaße x Materialstärke)
Dimensions of the aluminium square tubes (outer dimension x material x thickness)

Masttyp	ATM180	ATM150	ATM120
Standelement	180 × 180 × 6 mm	150 × 150 × 5,5 mm	120 × 120 × 5 mm
1. Hubelement	150 × 150 × 5,5 mm	120 × 120 × 5 mm	90 × 90 × 5 mm
2. Hubelement	120 × 120 × 5 mm	90 × 90 × 5 mm	65 × 65 × 4 mm
3. Hubelement	90 × 90 × 5 mm	65 × 65 × 4 mm	40 × 40 × 4 mm*
4. Hubelement	65 × 65 × 4 mm	40 × 40 × 4 mm*	-
5. Hubelement	40 × 40 × 4 mm*	-	-

Material der Elemente: AlMgSi 0,7 F26 E6/EV1 (* AlMgSi 0,5 F22 E6/EV1)

Einen Auszug aus dem Lieferprogramm von Kurbelmasten finden Sie unter: MSL - Kurbelmasttypen

Nutzen Sie für Ihre Anfrage auch unser Anfrageformular: MSL-Anfrageformular (PDF)
